ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Тип шарнирного соединения |
- шаровой |
|
Диаметр сцепного шара |
- 50 мм |
|
Вертикальная нагрузка на шар S, не более |
- 100кг |
|
Технически допустимая масса тягача T |
- 2157 кг |
|
Полная масса буксируемого прицепа, не более |
- 2000 кг |
УСТАНОВКА ТСУ НА АВТОМОБИЛЬ
- Установить автомобиль на подъемник, эстакаду или смотровую яму, приняв все необходимые меры обеспечения безопасности выполняемых работ;

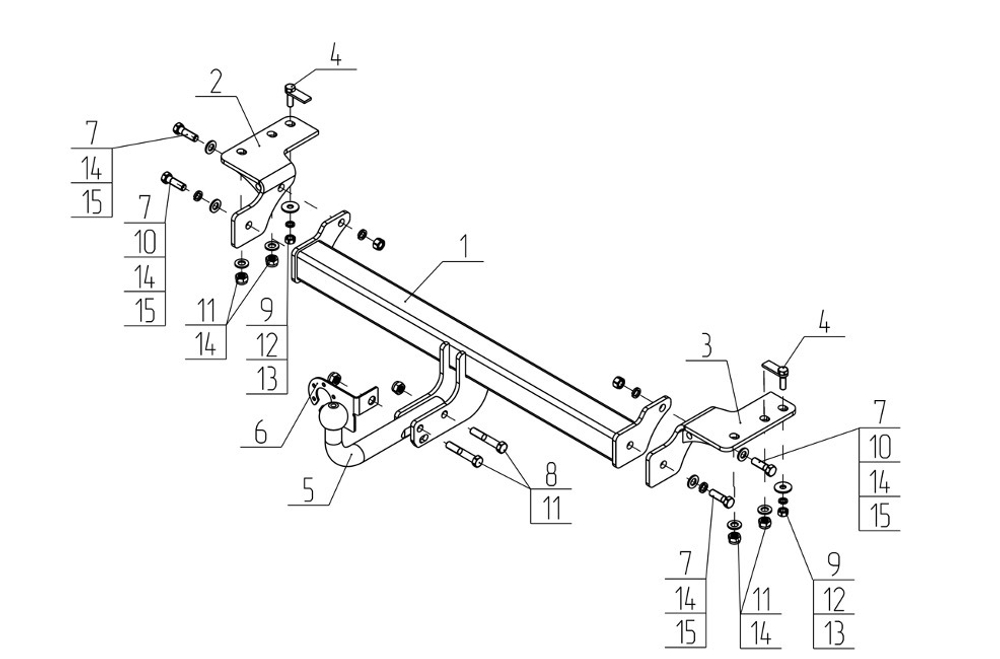

- Установить закладные болты (поз. 4) внутрь лонжеронов автомобиля;
- Установить левый (поз. 3) и правый (поз. 4) кронштейны на автомобиль и зафиксировать их с помощью крепежных элементов (поз. 9,12,13,11,14). Крепеж не затягивать;
- Установить балку ТСУ (поз.1) на установленные кронштейны и зафиксировать с помощью крепежных элементов (поз. 7,10,14,15);
- Установить шар (поз. 5) и подрозетник (поз. 6) с помощью крепежных элементов (поз. 8, 11);
- Отрегулировать положение всех установленных элементов на а/м;
- Окончательную затяжку болтов и гаек произвести с моментом:
- резьба М12 – 79 Н·м; резьба М12х1,25 – 85 Н∙м; резьба М10 – 46 Н·м
- В соответствии с пунктом 5 паспорта подключить электрооборудование;
- Сцепной шар ТСУ покрыть слоем консистентной смазки.
- После пробега 1000 км с прицепом проверить затяжку всех резьбовых соединений ТСУ.
