ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Тип шарнирного соединения |
- шаровой |
|
Диаметр сцепного шара |
- 50 мм |
|
Вертикальная нагрузка на шар S, не более |
- 75 кг |
|
Технически допустимая масса тягача T |
- 1815 кг |
|
Полная масса буксируемого прицепа, не более |
- 1300 кг |
УСТАНОВКА ТСУ НА АВТОМОБИЛЬ
- Установить автомобиль на подъемник, эстакаду или смотровую яму, приняв все необходимые меры обеспечения безопасности выполняемых работ;
- Снять глушитель с крепления, демонтировать теплоизоляционную панель;

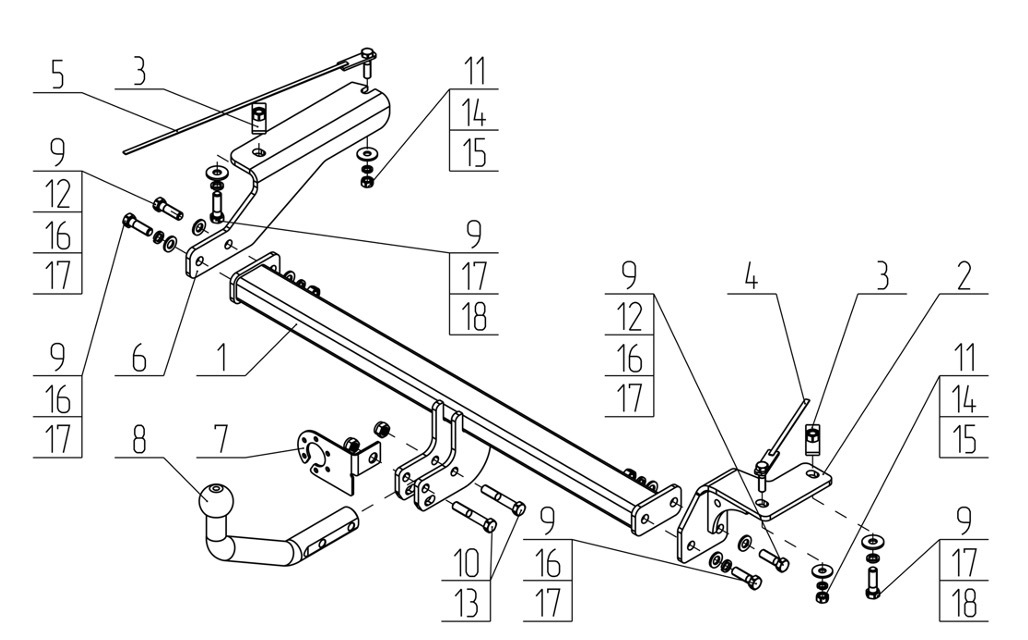

- Установить Кронштейн левый (поз. 6) с помощью Болта закладного 2 (поз. 5) и Гайки закладной (поз. 3), а также крепежных элементов (поз. 11, 14, 15; поз. 9, 17, 18). Крепеж не затягивать;
- Установить Кронштейн правый (поз. 2) с помощью Болта закладного (поз. 4) и Гайки закладной (поз. 3), а также крепежных элементов (поз. 11, 14, 15; поз. 9, 17, 18). Крепеж не затягивать;
- Установить и закрепить ТСУ (поз. 1) к кронштейнам с помощью крепежных элементов (поз. 9, 12, 16, 17 и поз. 9, 16, 17). Крепеж не затягивать;
- Отрегулировать положение всех установленных элементов на а/м;
- Подрезать нижнюю кромку бампера для выхода держателей шара (по месту);
- Установить Шар (поз. 8) и Подрозетник (поз. 7) с помощью крепежных элементов (поз. 10, 13);
- Окончательную затяжку болтов и гаек произвести с моментом:
- резьба М10 – 55 Н·м; - резьба М12 – 79 Н·м;
- В соответствии с пунктом 5 паспорта подключить электрооборудование;
- Сцепной шар ТСУ покрыть слоем консистентной смазки;
- После пробега 1000 км с прицепом проверить затяжку всех резьбовых соединений ТСУ.
