Тип шарнирного соединения |
- шаровой |
|
Диаметр сцепного шара |
- 50 мм |
|
Вертикальная нагрузка на шар S, не более |
- 75кг |
|
Технически допустимая масса тягача T |
- 1730 кг |
|
Полная масса буксируемого прицепа, не более |
- 1000 кг |
УСТАНОВКА ТСУ НА АВТОМОБИЛЬ
- Установить автомобиль на подъемник, эстакаду или смотровую яму, приняв все необходимые меры обеспечения безопасности выполняемых работ;
- Демонтируйте бампер;

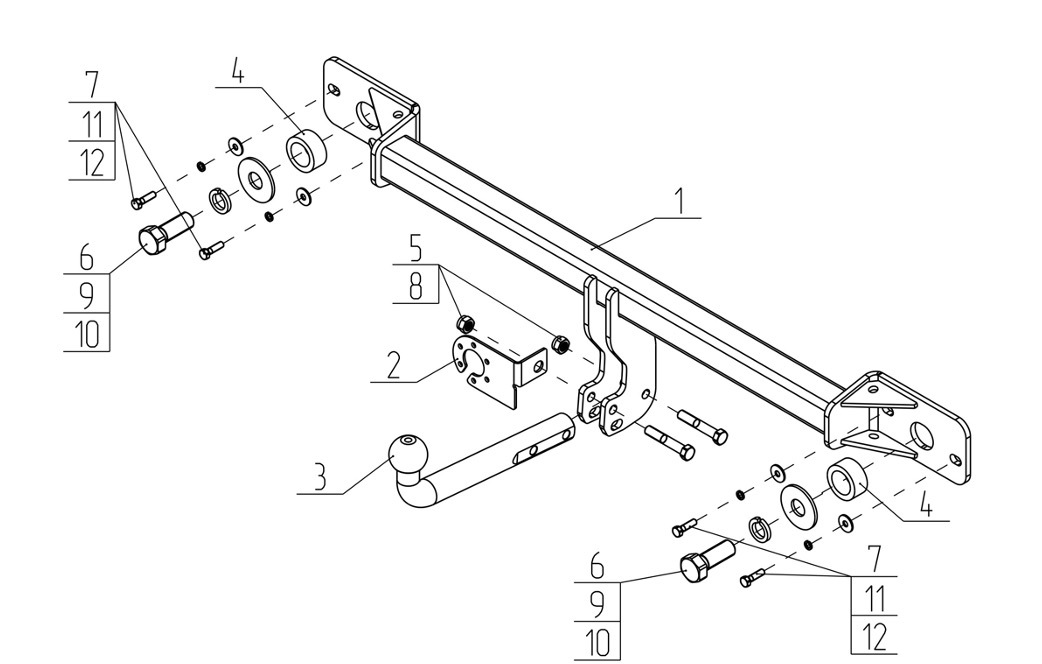

- Установите на штатные места лонжеронов автомобиля балку ТСУ (поз.1), с помощью крепежных элементов (поз.7,11,12). Крепеж не затягивать;
- Установите втулки (4), закрепив балку ТСУ, с помощью крепежных элементов (поз.6,9,10);
- Установить шар (поз. 3) и подрозетник (поз. 2) с помощью крепежных элементов (поз. 5,8);
- Отрегулировать положение всех установленных элементов на а/м;
- Окончательную затяжку болтов и гаек произвести с моментом:
- резьба М12 – 79 Н∙м, - резьба М12х1,25 – 86 Н∙м - резьба М8 – 25 Н∙м, - резьба М22х1,5 – 220 Н∙м;
- В соответствии с пунктом 5 паспорта подключить электрооборудование;
- Сцепной шар ТСУ покрыть слоем консистентной смазки.
- После пробега 1000 км с прицепом проверить затяжку всех резьбовых соединений ТСУ.
